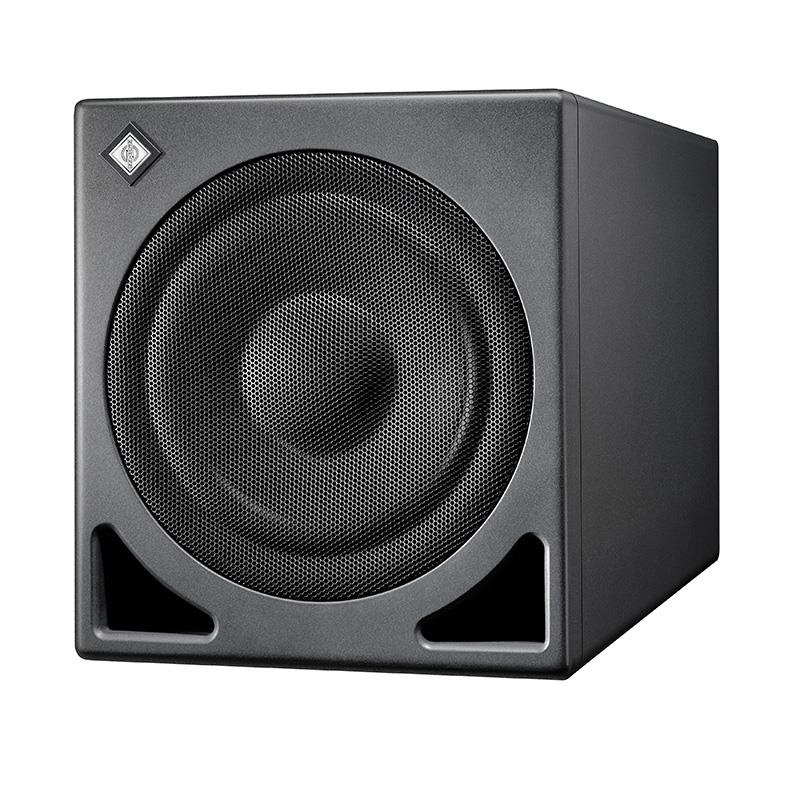

マルチchベースマネージメント対応の規準品質を備えたDSP 制御サブウーファー
【製品の特長】
●イマーシブシステム向けの強力な低域拡張機能
KH 810 IIは、ノイマンの精度で低域を拡張する中規模の部屋に最適なサブウーファーです。最大7.1.4のステレオ、サラウンド、イマーシブシステム用の柔軟で独自のBass Managerを搭載しています。アナログおよびデジタル出力により、最大11台のスタジオモニターに柔軟な接続性を提供します。
●次世代サブウーファー
KH 810 IIは従来モデルよりも音響性能が向上され、新機能が追加されています。Extremely Linear Force Factor（ELFF）テクノロジーとインテリジェントな保護リミッターを備え、新しいロングスロー10インチウーファーを搭載したKH 810 IIは、最大 SPLでも非常に低い歪みを保証します。
KH 810 IIは低周波数再生を16 Hzまで拡張し、 KH 750 DSP の約 2 倍の出力を提供します。KH 810 IIはKH 150やKH 310 などの中型スピーカーを完璧に補完します。
KH 810 IIは、 DSP 制御による優れた音響性能とMA 1 Automatic Monitor Alignment（別売）によるシームレスな統合を実現します。KH 120 A（販売完了品）、KH 310、KH 420 などのアナログ のノイマンのスタジオモニターと組み合わせると、 MA 1 を経由して最大 7.1.4 のステレオ、サラウンド、イマーシブシステム全体を調整するのに十分なDSPパワーを提供し、周波数応答だけではなく位相も最適化します。もちろん、 KH 810 IIはノイマンのDSP 搭載スタジオモニターの補完にも完璧です。サラウンドおよびイマーシブシステムでは、アナログおよびDSPを装備したノイマンのスピーカーを組み合わせ、MA 1 with Multichannel Extension（別売）を使用してルーム補正できます。KH 810 IIは「単なる」サブウーファーではありません。既存システムのアップグレード、イマーシブオーディオ用の拡張に最適なツールです。
●細部までこだわった精度

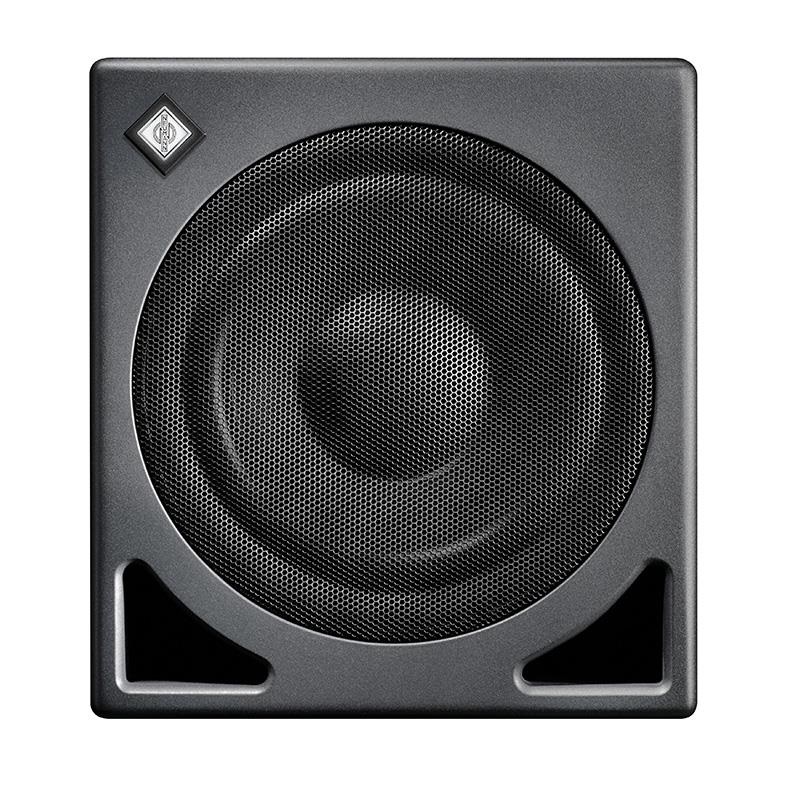

サブウーファーは通常床に設置されるため、頑丈なグリルがドライバーを偶発的な損傷から保護します。堅牢なキャビネットは、非常に効率的なバスレフ型システムを特徴とし、ポートノイズが聴き取れない最も厳密な低音再生のために慎重に設計およびチューニングされています。
ステレオ用に、2つのアナログXLRインプットおよびアウトプットがサブウーファーへ接続できます。KH 810 IIは、マルチチャンネル用に最大12チャンネルのアナログ入力と最大11チャンネルのアナログ出力に対応する2つの D-sub 25ピンコネクタを備えています。すべての入力と出力は電子バランス方式です。このサブウーファーは、オーディオネットワーク用に AES67対応のKH 810 II AES67もラインナップしています。
KH 810 IIは、トラッキング、ミキシング、マスタリングを行う音楽、フィルムスコアリング、放送、ポストプロダクションスタジオに最適です。KH 810 IIは新しいパワーアンプ設計により、優れたオーディオ性能と高いエネルギー効率を兼ね備えています。オートスタンバイ機能はMA 1アプリで解除することができます
・16 Hzまでのモニタリングシステムの低域拡張
・システム全体の最大SPLを向上
・スピーカーの高調波歪みおよび相互変調歪みの低減
・MA 1 に対応しており、システム全体の完璧な調整とシームレスなサブウーファー統合が可能です。マルチチャンネル構成には、MA 1 Multichannel Extensionオプションをご用意しております。
・アナログ KHシリーズスピーカーにもMA 1 で対応可能。最大 7.1.4のマルチチャンネルシステム全体に対応する十分な DSP パワーを搭載。
（1）極めて高剛性の木製キャビネット
・堅牢な塗装仕上げと音響的アイソレーションを実現する一体型ラバーフットを装備
・優れた自己減衰特性により、キャビネットの共振を最小限に抑制
・キャビネット内部に定常波共振なし
・群遅延が非常に低いため、極めてタイトな低音再生が可能
（2）Extremely Linear Force Factor（ELFF）技術を搭載した自社開発のロングスローバスドライバーと、共振最適化された堅牢なバスケット構造
・分割振動モードの適切な制動により、大音量時でも低歪みを実現
・Extremely Linear Force Factor により、大振幅動作でも優れた低歪性能を確保
・空気ノイズを抑制し、ロッキングモードを最適化
・機械的損傷から保護するグリル

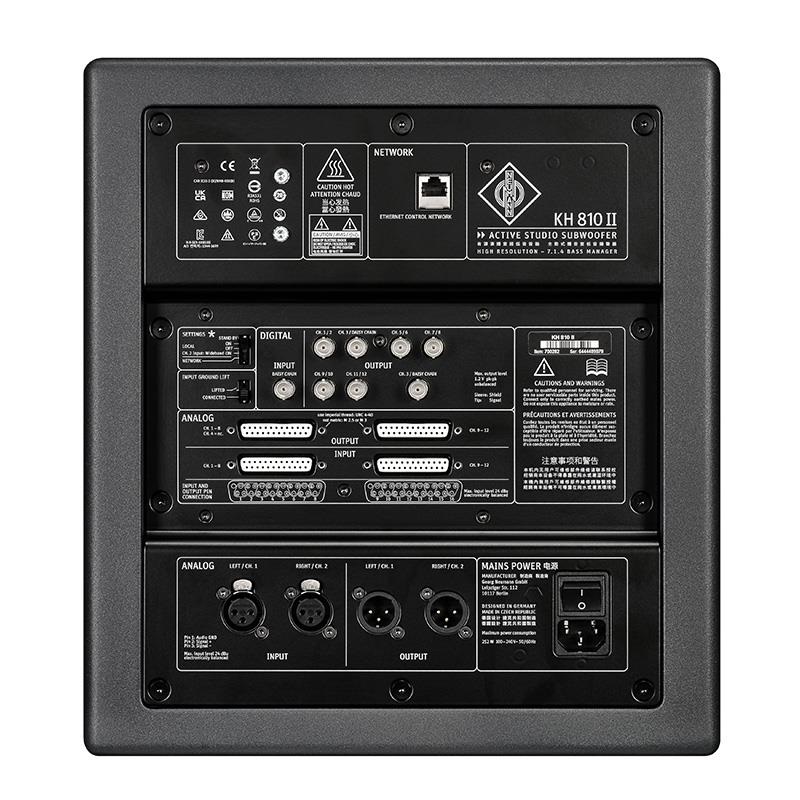

（3）XLR電子バランスアナログ入力および出力（ステレオ）
・業務用機器との標準的なインターフェースに対応
・サブウーファーアレイ用デイジーチェーン入力および出力
（4）最大12チャンネルのアナログ入力と最大11チャンネルのアナログ出力に対応する電子バランスの2つのD-Sub 25ピンコネクタ。Tascam規格準拠のピン配列
（5）デジタル出力（マルチチャンネル）
・192kHz、24ビット変換
・7x BNC：チャンネル 1-3、チャンネル 5-12、デイジーチェーンアウト
（6）標準IPプロトコルと既存のネットワークインフラストラクチャを使用するネットワークコネクタ
・アナログKHシリーズモニターを含むスピーカーシステムは、MA 1 - Automatic Monitor Alignment Softwareを介して制御できます。
（7）コントロール機能
・MA 1 - Automatic Monitor Alignmentソフトウェアを使用し、デバイスまたはネットワーク経由で完全に独立した 2 つの動作モードとキャリブレーションを選択するためのトグルスイッチ。
（8）ユニバーサルスイッチング電源（100 … 240 V）
・1つのモデルで世界各国の電源に対応し、質の低い電源環境にも強い設計です。
（9）グランドループに対処するためのグランドリフト
・非常に高いCMRR能力を持つ入力により、電気的ノイズの多い環境で長いケーブルによって誘発されるノイズを低減
電気的干渉を避けるため、完全に対称的な内部信号フロー
（10）ヘッドルームが大きく、高度な保護回路を備えた低発熱アンプ
・過渡応答の改善
・信頼性と安全性の確保
・ボイスコイルとパワーアンプを保護する独立したサーモリミッター
・ソフトクリップおよびエクスカーションリミッター
・システム信頼性の向上
・システムから最大のパフォーマンスを引き出すことが可能
（11) スタンバイ機能
・製品を使用していないときの消費電力を削減します。
【製品の仕様】
■Acoustics
Free field frequency response ±6 dB 16 ... 750 Hz
Free field frequency response ±3 dB 8 ... 310 Hz
Frequency response ripple; range， deviation 20 ... 295 Hz， ±1.5 dB
Self-generated noise at 10 cm (with input gain set to 100 dB SPL for 0 dBu) 20 dB(A) SPL
Minimal self-generated noise at 10 cm Self generated noise Input gain setting output gain setting 20 dB(A) SPL
Sine wave output with a THD 0.5 % at 1 m in half space 95 dB SPL (42 - 200 Hz)
Bass capability: Max. SPL in half space at 3% THD at 1m (averaged between 50 Hz and 100 Hz) 109 dB
Max. SPL for subwoofers: on floor; against the wall; in the corner 109 dB; 112 dB; 115 dB;
Dolby DARDT. Max SPL bass managed 117 dB SPL
Acoustical Principle Bassreflex， Ports at the front
■Analog Inputs and Outputs
Analog input(s) 2 x XLR: electronically balanced; 1 x SUB-D 25: 8 x electronically balanced; 1 x SUB-D 25: 4 x electronically balanced
Analog input impedance 12k Ohms
Max. input level 24 dBu (CH 1...3， 12); 21 dBu (CH 5...11)
Common mode rejection ratio (CMRR)， XLR / Sub-D 56 dB @ 15 kHz
Crosstalk (1 kHz)， level matching， XLR / Sub-D -90 dB; ±0.1 dB
Remote volume control via MA 1 software
Volume control range; resolution 0 … -∞ dB; 0.1 dB
Analog dynamic range; THD+N (A-D-A)， XLR / SubD 120 dB(A)(CH1...3，12); 116dB(A) (CH5...11) 0.003% (-90 dB)
Signal routing modes analog
Analog output(s) 2 x XLR: electronically balanced; 1 x SUB-D 25: 7 x electronically balanced; 1 x SUB-D 25: 4 x electronically balanced
■Digital Inputs and Outputs
Digital input(s) 1 x BNC: Daisychain in
Digital output(s) 7 x BNC: 11 x Monitor out; 1 x daisychain out
Digital converter: resolution; design 24 Bit
Digital converter: sampling rate 32 kHz..200 kHz
Digital internal sampling rate 48 kHz
Output sampling rate 48 kHz
Dynamic range A-D CH 1， 2， 3， 12=124 dBA; CH 5...11=121 dBA
Dynamic range A-D-A (Converter) CH 1， 2， 3， 12=121.5 dBA; CH 5...11=116.2 dBA
Dynamic range D-A CH 1， 2， 3， 12=125 dBA; CH 5...11=118 dBA
Digital sensitivity -18 dBFS = 100 dB SPL at 1 m
Latency ADA / DA 2 ms (A-D-A)
Delay: User adjustable delay range 0 ... 115 ms
Delay: Resolution: time; distance 20.8 μs; 0.71 mm (0.28 )
Delay: Max. frames Audio-video synchronisation (lip sync) 2 (40 ms) frames; 2.75 (33 ms) frames
Delay: Time-of-flight maximum distance Out of 115 ms， FW based
■User Interface
Status Indication Illuminated Neumann Logo
Ground Lift Yes
Control Local; Network
Mains Switch Yes
Mains Voltage Universal Power Supply 100 V~ … 240 V~
■Electronics - Controller
Controller design Digital; active
DSP resolution 32 Bit Audio， Processing 64 Bit double precision
Crossover frequency 80 Hz
Crossover slope 24 dB/oct; 4th order
Supports automatic room calibration via MA 1 Yes; Subwoofer and connected analog loudspeakers
FIR phase linearization for connected analog loudspeakers in combination with MA 1
Protection circuitry soft clip， peak and thermo limiters; Woofer excursion limiter; thermo limiter for the electronics and amplifiers
Remote control via Ethernet and MA 1
Display: On; Normal Operation Neumann logo White
Display: Identification Neumann logo Rose
Display: Limit / Clip / Errors / Protection /Boot Mute / Shut Down Mute Neumann logo Red
■Electronics - Amplifiers and Power Supply
Output power woofer amplifier (THD+N with limiter activated: 0.1%) 180 W
Mains Power Supply: input voltage; frequency SMPS: 100-240 V; 50/60 Hz
Power consumption (230 V / 100 V): Standby =300mW
Power consumption (100 V): Idle 35 W
Power consumption (230 V / 100 V): Idle 35 W
Power consumption (230 V): Idle 34 W
Power consumption (100 V): Full output 252 W
Power consumption (230 V / 100 V): Full output 252 W
Power consumption (240 V): Full output 240 W
Standby automatic， 20 mins (default)
Amplifier Standby Disabled; user defined in software
■Mechanics
Cabinet material Wood cabinet， aluminum electronics panel
Cabinet surface finish; color (front / back) Painted; metallic anthracite (RAL 7021) / black (RAL 9005)
Operating conditions +10° C to +40° C (+50° F to +104° F); 75% RH， non-condensing
Transport/storage conditions -25° C to +60° C (-13° F to 140° F); 90% RH; non-condensing
Woofer 265 mm (10) with protecting black metal grille
Product dimensions (height x width x depth) 368 x 330 x 645 mm (14.5 x 13 x 25.4)
External net volume 78 liters
Product weight 25.5 kg (56 lbs 3 oz)
Packed dimensions (height x width x depth)， mm (inches) 484 x 454 x 749 (19.1 x 17.9 x 29.5)
Packed weight 31.3
Packaging weight inc. Cables and manuals 5.8
Packed cube 0.165 m
Delivery includes 1 x KH 810 II Mains cables EU/KC; UK; US; China 1 x Getting Started Quickly guide 1 x Operating Manual
Acoustical Axis horizontal 165 mm
Acoustical Axis vertical (from bottom) 183.5 mm
