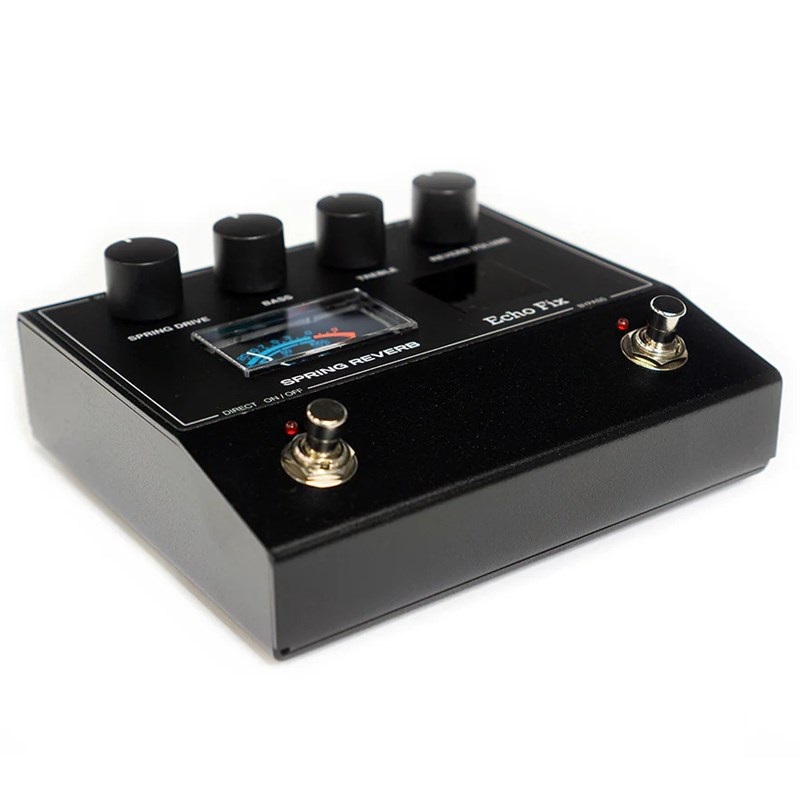

Echo Fix EF-P2は、本物のスプリングを使用したリバーブペダルです。コンパクトなケースに迫力のあるリバーブサウンドが詰め込まれています。3本のスプリングを搭載したリバーブタンク、調整可能なスプリングドライブ、ベースとトレブルのEQコントロール、リバーブ ボリューム コントロールが搭載されています。
リバーブのバイパス フットスイッチ以外にダイレクト信号をミュートすることができるフットスイッチが搭載されており、レコーディングスタジオでのアウトボードエフェクトとしても使用することも可能です。EF-P2はギターだけでなく、シンセサイザーや他のオーディオ機器からの音声信号の入力にも対応しています。

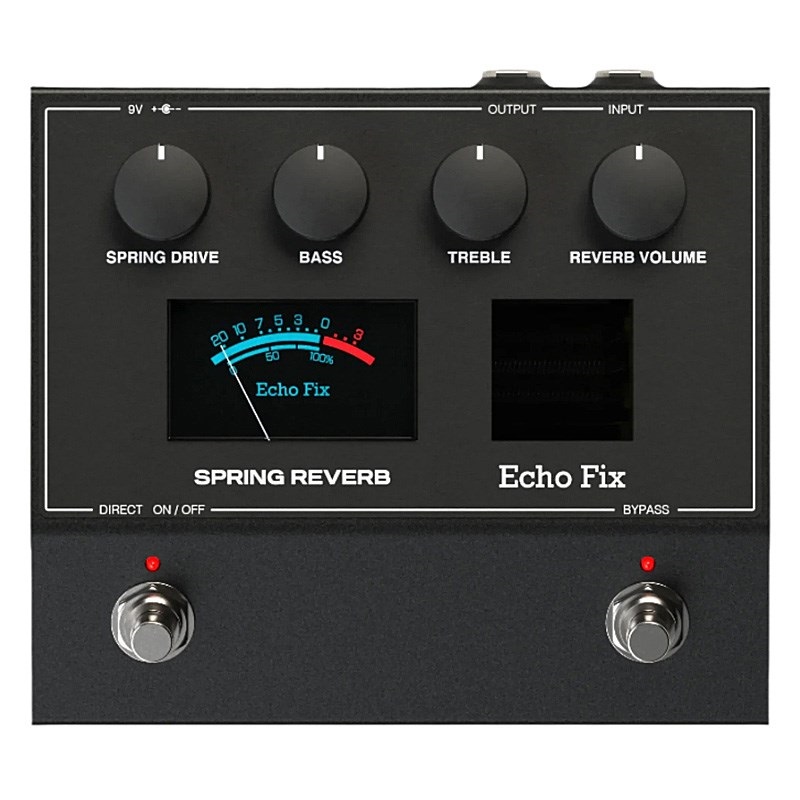

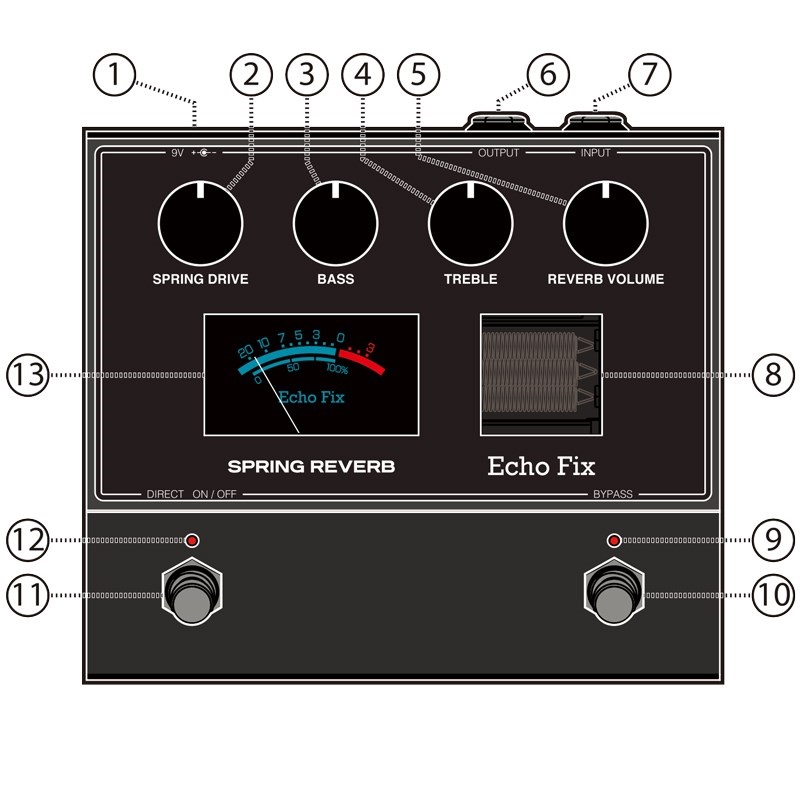

[レイアウト] ※画像4を参照してください
1. 9V DC POWER：電源を供給するにはクリーンな電源を使用してください。+9V DC、200mA、センターマイナス仕様。
2. SPRING DRIVE（スプリングドライブ）：スプリングに送られる入力信号の量を調整します。下げるとリバーブ効果が減少し、上げるとリバーブ信号に歪みが生じるほどのリバーブ効果が得られます。
3. BASS（ベース）：リバーブの低音域を調整します。時計回りでブースト、また時計回りでカットできます。
4. TREBLE（トレブル）：リバーブの高音域を調整します。時計回りでブースト、また時計回りでカットできます。
5. REVERB VOLUME（リバーブボリューム）：ダイレクト信号に対するリバーブエフェクトの量を調整します。ダイレクト信号をオフ（11）にして、このノブを反時計回りに回すと、ペダルからのすべての信号がカットされます。
6. OUTPUT（アウトプット）：1kΩ
7. INPUT（インプット）：1MΩ
8. SPRING WINDOW（スプリングウインドウ）：ペダル内部を見ることが出来ます。青いLEDは入力信号に反応して点灯します。
9. BYPASS LED（バイパスLED）：エフェクターがバイパスモードのとき、消灯します。
10. BYPASS FOOTSWITCH（バイパスフットスイッチ）：エフェクトのON/OFFを切り替えます。このペダルはバッファードバイパスを採用しており、電源を入れるとデフォルトでバイパスモードになります。
11. DIRECT ON / OFF FOOTSWITCH（ダイレクト オン／オフ フットスイッチ）：通常のダイレクト信号とエフェクトがミックスされた出力とエフェクトのみを出力する設定を切り替えます。※ダイレクト信号がオフでリバーブボリュームもゼロにすると音が出なくなるのでご注意ください。リバーブのみのモードからバイパスモードに切り替えた場合、音量差が生じることがあります。
12. DIRECT ON / OFF LED（ダイレクト オン／オフ LED）：ダイレクト信号がオンのときに点灯し（LED ON）、オフのときに消灯します（LED OFF）。
13. VU METER（VUメーター）：スプリングに送られる信号レベルを表示します。クリアで歪みのないリバーブを得るには、ピークがゼロまで達するように設定してください。
[仕様]
電源： - 9VDC センターマイナス
電流要件：200mA以上
インプットインピーダンス： 1MΩ
アウトプットインピーダンス：1KΩ
サイズ： 160mm x 130mm x 60mm (6.29 x 5.11 x 2.36)
