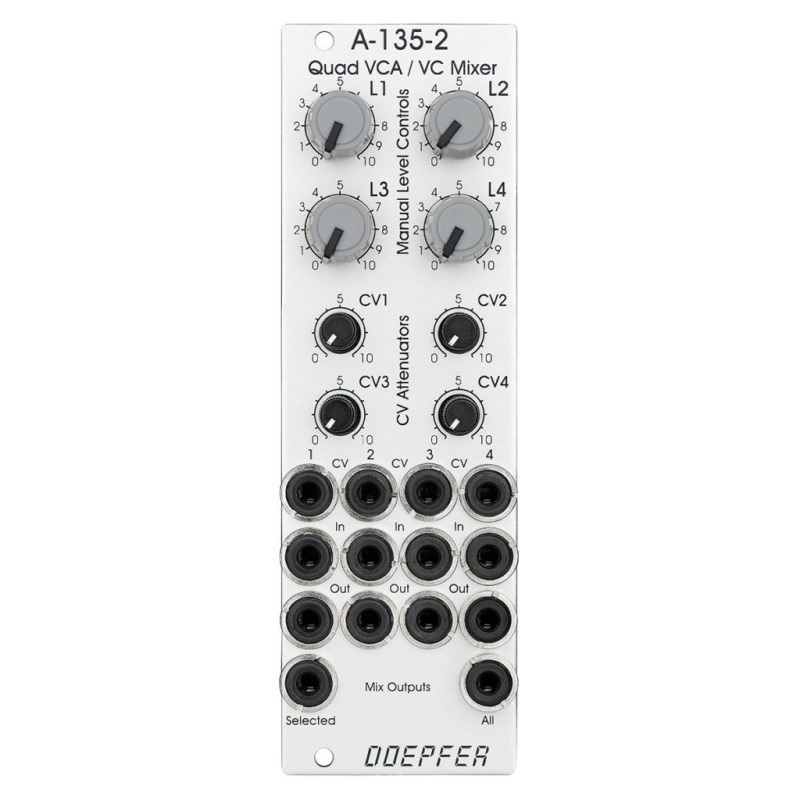

A-135-2 Quad VCA / Voltage Controller Mixer は A-135-1 VC Mixer の小型バージョンです。コンパクトな 8HP サイズにの4つのリニア VCA（電圧制御アンプ）と VCA ベースの電圧制御ミキサーを搭載しています。
■各 VCA のコントロール、入出力、機能
・Level（VCA の増幅量のマニュアル・コントロール） : 小さなラバーノブ（L1～L4）
・アッテネーター（CV1～CV4）付きの CV 入力 : 約 0V ～ +5V の CV レンジ（アッテネーター・ノブを最大に回した場合）。高い CV を減衰するためにアッテネーターを搭載。白いマーカー付きのプラスチック・シャフト
・信号入力
・信号出力
・全ての入力と出力は DC 結合されているので、VCA を使用してオーディオと CV の両方を処理することができます。（LFO やエンベロープのレベルをコントロールするなど。）
・信号入力にアッテネーターは装備されていません。VCA は信号をクリップさせる事無く 15Vpp / -7.5～+ 7.5V までのすべての信号を処理できます。より高いレベルを入力する場合は外部アッテネーターが必要です。（A-183-1 など）
・信号を増幅可能な範囲は 0～1、最大増幅量は1です。（CV が増幅1に対応する値を超えると「クリップ」し1に留まります。）
■Selected と All 2つのミキサー出力を装備
●Selected 出力
各 VCA 出力にプラグが接続された場合に、プラグが接続された VCA 以外を合計した信号の出力。
●All 出力
VCA 出力に接続されたプラグに関係無く全ての VCA を合計した信号の出力。
ミキサー出力でのクリッピングを避けるため最大増幅率は約 0.6 に設定されています。
（0.6 以上にすると出力は各信号入力の合計 15Vpp の信号と、最大増幅の設定で歪む可能性があるためです。）
■CV ミキサーのスペシャル・モード（内部ジャンパーで選択可能）
●デュアル・ステレオ VCA モード
VCA1 のコントロール・ユニット（L1 + CV1）は VCA3 にも影響し、VCA2 のコントロール・ユニット（L2 + CV2）は VCA4 にも影響します。VCA2 と VCA4 のコントロール・ユニットは動作しません。2ボイスのデュオフォニック・パッチなどに使用します。
●クアッド VCA モード
VCA1 のコントロール・ユニット（L1 + CV1）は4つの VCA 全てに影響します。VCA2、VCA3、VCA4 のコントロール・ユニットは動作しません。このモードは A-132-2 と同じ機能です。そのため A-132-2 は製造中止になりました。4ボイスのユニゾン・パッチなどに使用します。
●信号入力のノーマライズ機能
内部ジャンパの設定によって、信号入力1を信号入力2へ、信号入力2を信号入力3へ、信号入力3を信号入力4へとノーマライズする事ができます。これにより同じ入力信号を4つに分配できます。CV による異なるチャンネルへの分配（例 : クアッドフォニック・パッチの場合のオーディオ信号の分配、A-144 Morphing Controller や A-143-9 Quadrature LFO への CV ソースとしての使用など。）
●幅
8HP
●奥行き
45mm
●消費電流
+12V : 40mA
-12V : 40mA
